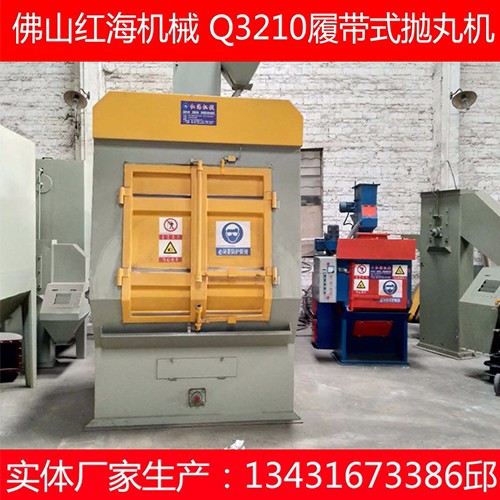

3210履带式抛丸机
产品特点:本机是一种中型抛丸清理设备,适用于机床、汽车、纺织 机械、冶金、航天等行业中的小型铸件、锻件、冲压件、齿轮、 弹簧等的清砂、除锈、去除氧化皮和表面强化,尤其适用于怕 磕碰的零件的清理及强化处理。 该机是综合国内外先进技术设计研制的革新产品,具有清 理效果好、结构紧凑、噪音小、成套性好等优点
3210履带式抛丸机
  • 详细描述
  • 欢迎致电:13431673386 咨询与订购

其主要特点

有:

1.1 该机采用了悬壁离心式高效抛丸器,结构简单、叶片

更换方便、清理效率高;

1.2 采用耐磨橡胶履带,减轻了工件碰撞损伤现象,降低

了设备运行时的噪音;

1.3 采用了袋式除尘器,粉尘排放浓度低于国家规定的标

准,改善了工人的劳动环境;

1.4 工件清理完毕后可自动卸料,降低了工人的劳动强度。

二、主要结构及工作原理

本机由清理室、履带传动、弹丸循环系统、抛丸器、分离

器、除尘器、电器等部分组成。

工作原理:在清理室中加入规定数量的工件,机器启动后,

滚筒开始旋转,被清理的工件由橡胶履带带动在滚筒内作连续

均匀的翻转,同时抛丸器高效抛出弹丸形成扇形弹束,均匀的

打在工件表面上,从而达到清理和强化的目的。抛出的弹丸及

砂粒经橡胶履带均匀排布的小孔流入清理室底部的钢板筛上,

钢板筛将较大的颗粒筛出,钢丸及细砂落至筛下的螺旋输送器

中,被送入提升机内,由提升机提至丸砂分离器中进行分离,

粉尘由风机吸送至袋式除尘器内经布袋过滤,清洁空气排入大

气层,布袋上灰尘由手动振打落入除尘器下部集尘箱内,定期

除尘。旧砂经流砂管与未能分离完成的丸砂混合物,经流丸管

流入清理室。重新参加分离,分离后干净的弹丸,经流丸管再

次流入抛丸器内重新开始抛丸工作。

三、主要技术参数

端盘直径 Φ1000mm

端盘转速 3.6rpm

被清理工件清理重量(易翻滚件) 12kg

装机重量 400-500kg

生产率 1500-2500kg/h

抛丸器转速 2900rpm

叶片回转直径 Φ250mm

抛丸量 200kg/min

抛丸器功率 11kw

除尘器风量 3600m³/h

除尘器风机功率 5.5kw

设备总功率 21.7kw

四、设备的安装及调试

4.1 本机出厂已将清理室、抛丸器等部件组装成一体,整体

安装时参照图——外形图,将提升机与清理室上的提升机接口

用螺栓紧固,将丸砂分离器下端的流丸管、控制阀、流砂管、

除尘器按图依次连接好。电控柜与除尘器安装位置由用户视场

地自由选定。但距离不必太远。
