抛丸机
您的位置: 首页 >> 抛丸机

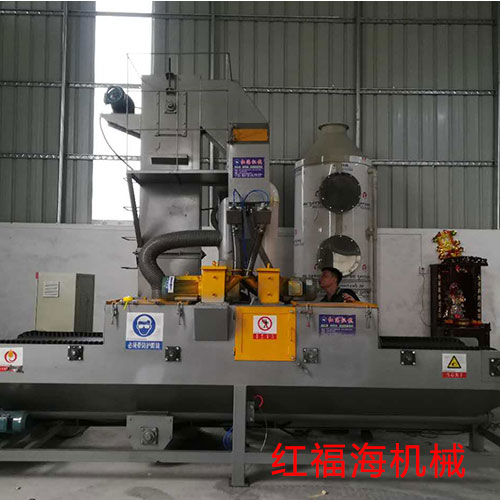

通过式抛丸机
型材通过式抛丸机是一种清理焊接结构件、H钢、型钢、网架、钢板的多功能钢材予处理线。抛丸器布置形式为多角度,选用了世界上先进的双元盘叶片高效抛丸器,抛射出高速密集的弹丸束,打击在原始状态钢材的各个部位,进行立体的、全方位的清理,使钢材各表面上的锈蚀层、焊渣、氧化皮及其污物迅速脱落,获得一定粗糙度的光洁表面,提高了漆膜与钢材表面的附着力,并提高钢材的抗疲劳强度和抗腐蚀能力,改善了钢材内在质量,延长其使
通过式抛丸机
  • 详细描述
  • 欢迎致电:13431673386 咨询与订购

型材通过式抛丸机是一种清理焊接结构件、H钢、型钢、网架、钢板的多功能钢材予处理线。抛丸器布置形式为多角度,选用了世界上先进的双元盘叶片高效抛丸器,抛射出高速密集的弹丸束,打击在原始状态钢材的各个部位,进行立体的、全方位的清理,使钢材各表面上的锈蚀层、焊渣、氧化皮及其污物迅速脱落,获得一定粗糙度的光洁表面,提高了漆膜与钢材表面的附着力,并提高钢材的抗疲劳强度和抗腐蚀能力,改善了钢材内在质量,延长其使用寿命。 本机主要功能部件是清理室,室内输送辊道与进出料输送辊道、抛丸器、弹丸循环系统(含、分离器、纵横螺旋输送器及弹丸回收机构和供丸管道)吹扫机构、除尘、电气控制等部件组成。
型材通过式抛丸机特点
1、综合消化吸收瑞士GF.DISA设计技术,从而使本机具有设计先进、结构合理、运行可靠、生产效率高的特点。
2、抛射原理图、抛丸整机的全套图纸完全采用计算机设计绘制。
3、采用大抛丸量、大功率、高抛射速度的直联离心抛丸器。抛丸器的布置经过计算机三维动态模拟,处理工件的所有截面都能得到弹丸的直射。
4、清理室内采用的铬合金铸铁进行防护,特制螺母固定,采用止口衔接,积木式结构安装,更换简单方便,使用寿命较长。
5、分离器采用满幕帘式分离器,分离效果好。丸、渣、粉尘分离效率达到99%。
螺旋输送采用先进的三级密封防护方式,密封效果良好。
6、采用由滤筒除尘器组成的除尘系统,室内15Mg/m3,室外排放65Mg/m3,,环保指标高于国家排放标准。
7、整机组装式结构,外形美观,防锈漆与面漆双层喷涂,达到防锈、表面美化的目的。
型材通过式抛丸机工作原理
由输送辊道送至封闭的抛丸清理室,,利用抛丸器高速旋转的叶轮用钢砂(弹丸)加速抛射至工件表面,对工件表面进行冲击、刮削以清除工件表面的铁锈和污物,然后利用横扫、滚刷、收丸螺旋和高压吹管将工件表面的积丸和浮尘吹扫干净,(此为钢结构型材抛丸清理机,只有处理钢板才用到横扫、滚刷、收丸和高压吹管,虽然钢结构抛丸机有的也用的高压吹管吹工件表面的积丸但效果不理想,客户用了不长时间就自行拆除了)由送出辊道送出,从而使钢材达到除锈、防锈的目的。


工作原理

 被清理的工件放在输入辊道上,

由辊道自动送入并通过抛丸清

理室抛射区域,

工件经抛丸器抛出的高速弹丸束冲击,其表面的

氧化皮、残余焊渣、污物以及其它附着物被迅速清除。工件通过

抛射区进入清丸区域,

由清丸装置的上喷嘴和侧喷嘴将工件表面

积累弹丸吹扫干净。工件经输出辊道送出,以备涂装。



结构特点

 本机主要结构包括:抛丸清理室、辊道系统、丸料循环系统、

抛丸器、清丸装置、供丸系统、除尘系统和电控系统等部件。

 1、抛丸清理室

抛丸清理室主要由钢板及型材焊接而成,箱式结构,

主要包括进端密封仓、抛丸仓和清丸仓抛丸清理机:

(1)  结构

本清理室由主副清理室组成,它们为大容腔式结构,室体上部为箱形,下部为锥形,清理作业在密封的容腔内进行,具体有前、后副室体、主室体、橡胶帘、抛丸室护板、抛丸器等组成。

A、      主室体上下、前后共安装了1-10个抛丸器(不同机器,抛丸器数量就不同),空间构造经过测试和实际验证,可以对工件实现清理效果。

B、      清理室为多室组合体,前后都为密封室体,并内设多层橡胶帘屏蔽以防弹丸外飞,同时室内有一定的负压防止尘埃外逸。

C、      主室体内设有耐磨护板,保护室体壁板免受磨损,延长室体使用寿命数十倍以上,同时可以利用弹丸的反射功能,继续有效地打击工件表面 ,提高清理质量与清理效率。在锥形集丸斗上两边装有网格、踏板,以阻隔杂物,保护螺旋输送机,便于维修人员行走。

D、      抛丸室体内耐磨护板的紧固螺栓采用特制的耐磨螺母连接,保护螺栓头部不受损坏,使拆装更换护板更为方便。

3.抛丸器

  本公司生产制造的抛丸器成为当前国内高效高水平抛丸器。主要由转动机构、叶轮、罩壳、定向套、分丸轮、耐磨护板等组成,该抛丸器具有以下优点:

(1)     抛射速度高,弹丸抛射速度可达70-75m/s。

(2)     清理效率提高30%。

(3)     噪声降低8-10dB。

(4)     耐磨件使用寿命长。

(5)     更换叶片简单方便
