吊钩式抛丸机
1、  清理室外形尺寸(长×宽×高) …… 1500×1500×2400mm2、 清理一钩工作需用时间:铸 件 …………………………………8~15min铆焊件 …………………………………6~10min3、 抛丸器…………………………………2 台叶轮直径………………………………Ф250mm转 速………………………………… 2900r/min抛丸量 ………………………………2×200kg/m

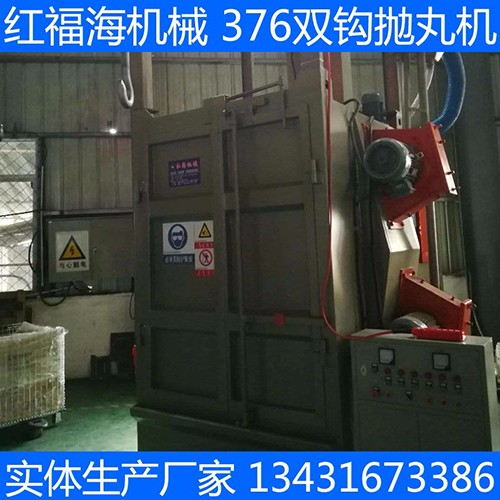

吊钩式抛丸机
  • 详细描述
  • 欢迎致电:13431673386 咨询与订购

1、  清理室外形尺寸(长×宽×高) …… 1500×1500×2400mm

2、 清理一钩工作需用时间:

铸 件 …………………………………8~15min

铆焊件 …………………………………6~10min

3、 抛丸器…………………………………2 台

叶轮直径………………………………Ф250mm

转 速………………………………… 2900r/min

抛丸量 ………………………………2×200kg/min

电机功率 …………………………………… 2×7.5kw

4、 需弹丸直径……………………………… 1~2mm

5、 提升机:

皮带速度………………………………… 1.23m/s

斗 距………………………………… 240mm

提 升 量 …………………………………24t/h

电机功率……………………………………2.2kw

6、 螺旋输送器:

螺旋直径………………………………Ф200mm

螺旋节距 ………………………………220mm

输 送 量 …………………………………24t/h

7、 分 离 器:

分 离 量 …………………………………24t/h

分离区风速 ………………………………4~5m/s

分离口风速 ……………………………18~20m/s

8、 吊 钩:

吊钩载量………………………………… 1000kg

自转速度……2.8m/min 电机功率 ……0.55kw

运行速度……20m/min 电机功率 ……0.2 kw

升降速度……8m/min 电机功率…… 1.5kw

9、首次加入弹丸量……………………………350kg

10、弹丸消耗量…………………………………10kg/h

11、全机所需通风量 ………………………… 3800m 3 /h

其中:清理室 …………………………………2800m 3 /h

分离器………………………………… 1000m 3 /h

12、除尘器风机功率……………………………5.5kw

三、工作原理与结构特征

机器的结构,由清理室,大门、轨道、吊钩、提升机、供

丸系统、分离器、抛丸器和电器系统等组成,其主要部分分述

如下:

1、 清理室

清理室系焊接结构,为了使抛射出的弹丸能有效的抛射到

被清理工件的表面上,安装抛丸器的一侧,壁板倾斜一角度

室内在抛丸器所对的各面设有金属保护板,其它处敷设保护板,

以保护室壁不被弹丸破坏。

2、 大门

大门两扇外开,增加室清理容积,为安全起见,大门上方

装有一限位开关,必需待大门关闭后,方能起动抛丸器。

3、吊钩

吊钩由电动葫芦、减速自转装置组成,吊钩的移动、升

降由葫芦完成,吊钩在室体内部的旋转由减速装置完成。

4、提升机

本机采用平皮带传动的斗式提升机,其落料形式采用离心

重力式落丸,当弹丸束扬起时,灰尘被吸走,如发现弹丸在未

进入溜丸管前有堕落返回,则应调节螺栓调整带轮所处的高度,

当机器因丸量过多或有大块物料被别住时,可打开下罩底部处

的盖板进行清除。
