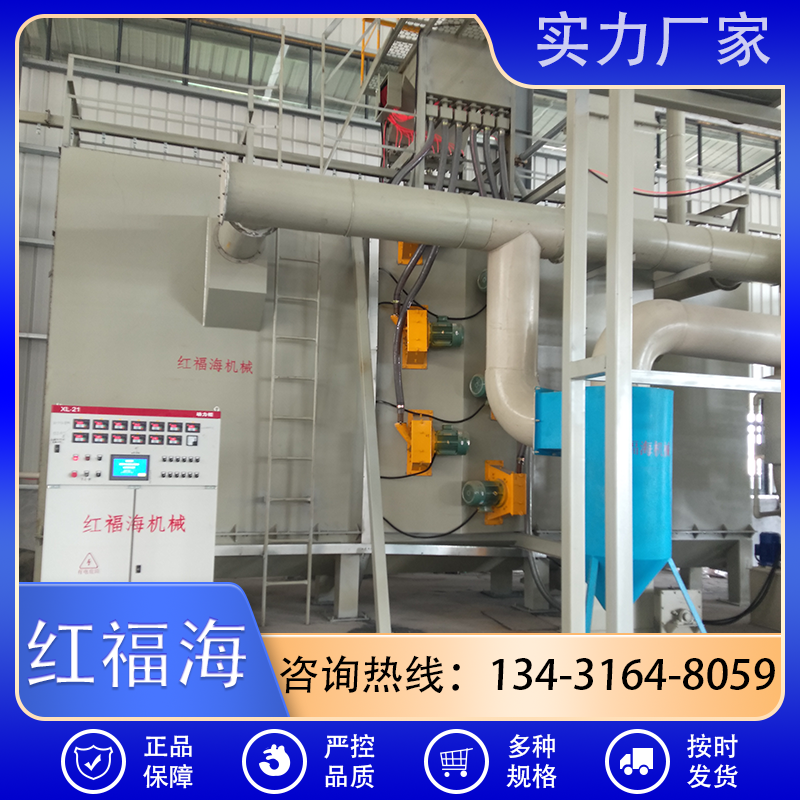

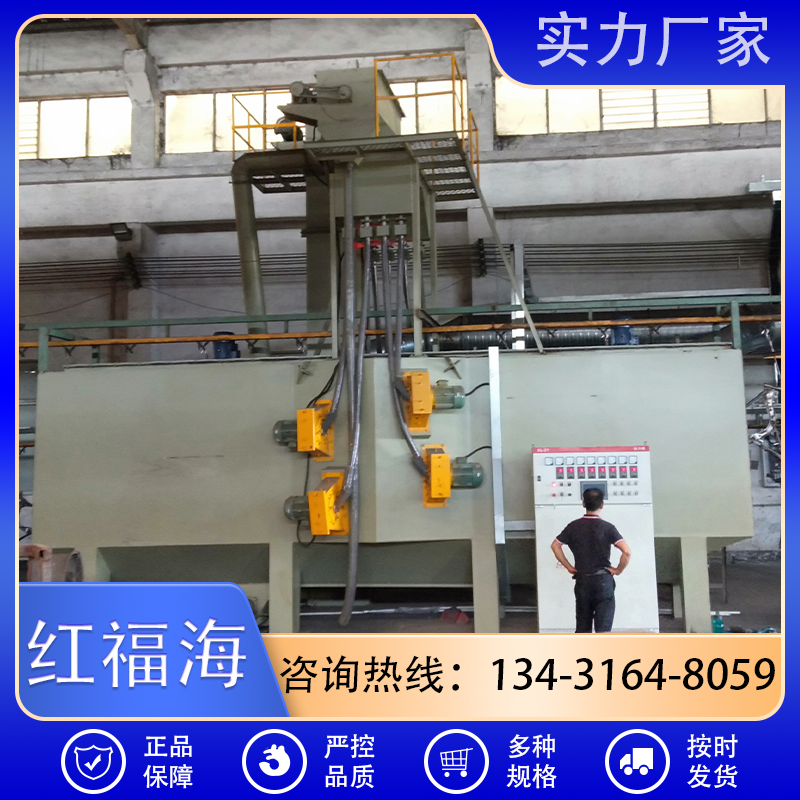

悬链式抛丸机主要由以下几个核心系统构成：

1. 1.

   悬链输送系统：负责悬挂并输送工件，使其按预定节奏通过抛丸室。工件在室内可自行旋转，以确保接受全方位无死角的抛射清理

   1

   。







2. 2.

   抛丸器：是设备的“心脏”。通常采用高速悬臂离心式抛丸器（如Q034z15型）

   1

   ，能将弹丸加速至60-80米/秒的高速

   6

   抛射出去。







3. 3.

   丸料循环系统：包括螺旋输送器、斗式提升机、满幕帘分离器等

   3

   。负责弹丸的回收、筛选（将可用弹丸与碎丸、粉尘分离）、补充和循环使用。







4. 4.

   除尘系统：多采用脉冲反吹式除尘器或滤筒除尘器

   1

   ，能有效收集抛丸过程中产生的粉尘，保持工作环境清洁并满足环保要求。







5. 5.

   电控系统：采用PLC（可编程逻辑控制器） 进行自动化控制

   1

   ，可实现整机运行、参数设置、故障报警和安全联锁等功能。
