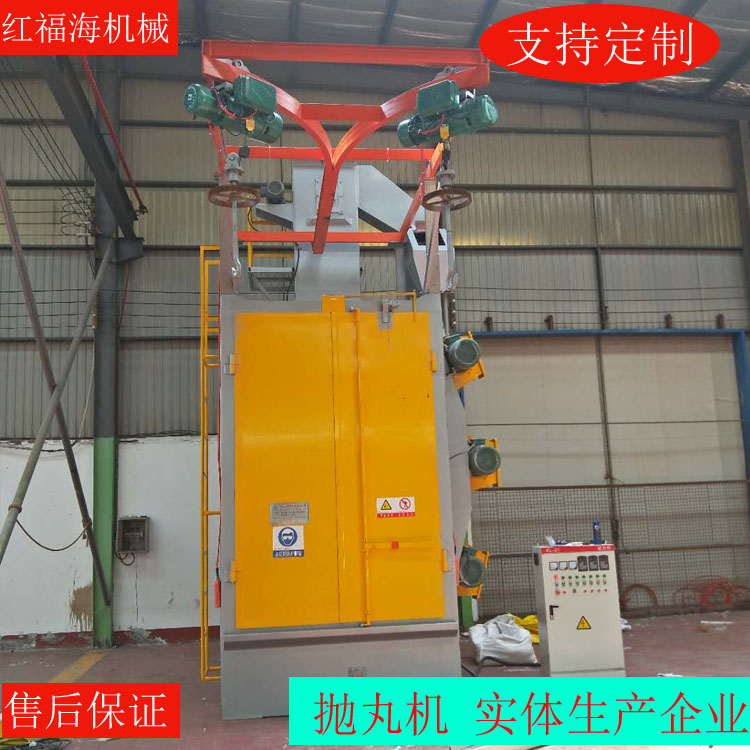

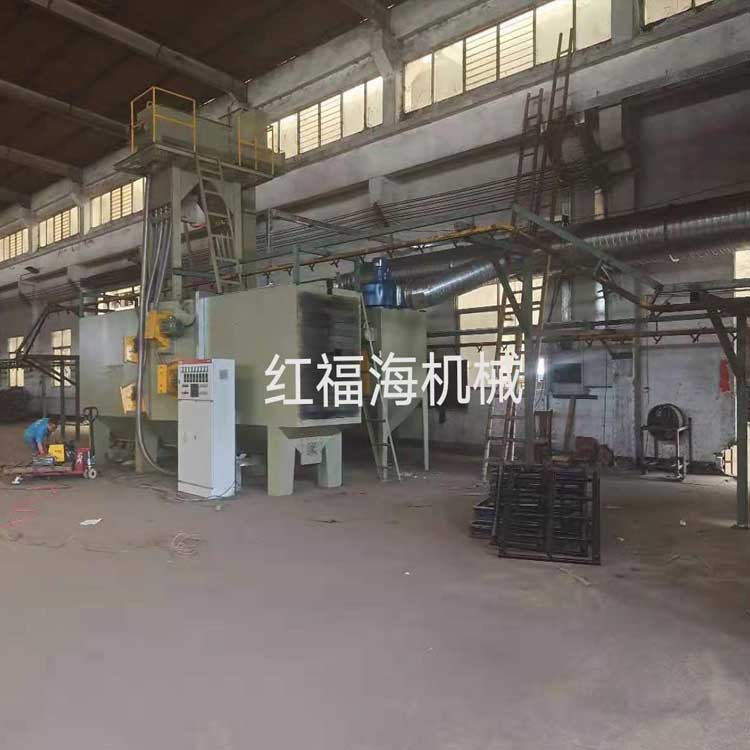

吊钩式抛丸机操作电器控制系统及设备调整原理注意细节

时间:2021-10-21 10:28:03

吊钩式抛丸机操作电器控制系统及设备调整原理注意细节

红福海机械抛丸机械电气控制系统操作说明

Ⅰ、概述

本电气设备主回路和控制回路采用了~380V,为操作与维护

上的方便电气设备集中安装在控制箱内,控制着各电动机的开、停。

Ⅱ、电气主要联锁

只有当吊钩转动和大门开启后,上、下抛丸器才能工作。

Ⅲ、电气操作说明

(1)、接通总电源,并转动钥匙式按钮 SA 接通控制电源。

(2)、按住电动葫芦电源控制钮上的上,吊钩升。

(3)、按住电动葫芦电源控制钮上的前,吊钩进。

(4)、掀按 3SB,除尘电机开始工作。

(5)、掀按 5SB,提升电机开始工作。

(6)、掀按 7SB,螺旋输送电机开始工作。

(7)、掀按 9SB,吊钩转电机开始工作。

(8)、掀按 13SB,上抛丸器电机开始工作。

(9)、掀按 15SB,下抛丸器电机开始工作。

(10)、当工件清理到所需的时间,时间继电器 2KT 动作,

使上下抛丸器电动机自动停止运转。

(11)、分别按 4SB、6SB、8SB 则螺旋输送器,提升机、

吊钩转停止运转。

(12)、按住电动葫芦电源控制钮上的后,吊钩出。


红福海机械机器的安装调整细节和运转

1、 机器的安装

(1)本机体积受运输条件限制不能总装出厂,故采取分组

发运到用户现场安装,用户在现场安装时须酌情整形,并注意

图中技术要求。

(2)、总装时,先固定清理室,然后将抛丸器、轨道与吊

钩、提升机、螺旋输送器、丸砂分离器、供丸系统、电控系统

等按总图装配。

(3)、定向套窗口的位置,应根据总装图中的示意图安装。

2、机器的调整

在全机安装后(或使用一段时间后)

(1)、抛丸器中定向套的调整,松开定向套压块,即可旋

转定向套,以改变定向套窗口的位置来改变抛丸的抛射位置,

即顺抛丸器的旋转方向调整定向套,抛射位置前移,反之,抛射位置后移。

(2)、调整闸阀,使其达到需要的供丸量。

(3)、提升机皮带松驰时,可调整提升机上部的调节螺栓,

以保证皮带的松紧适度。
