吊钩式抛丸机不锈钢铝模板处理通过式抛丸机佛山实体厂家现货出售

时间:2021-10-08 11:31:47

吊钩式抛丸机不锈钢铝模板处理通过式抛丸机佛山实体厂家现货出售

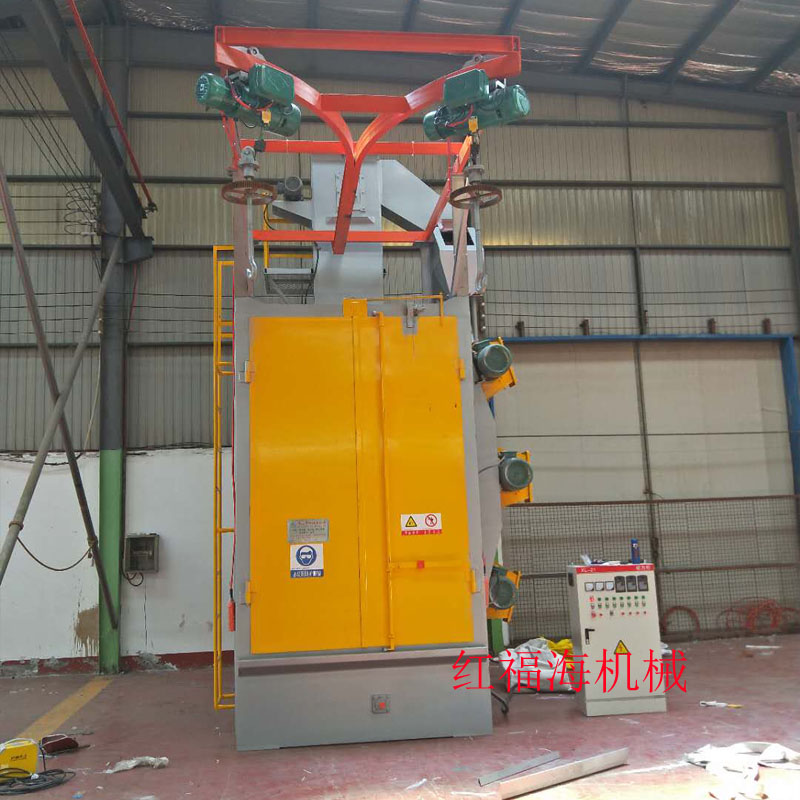

佛山红福海机械吊钩式抛丸机器的用途

本机适用于多品种,中、小批量的铸锻件及铆焊件的表面

清理或强化,尤其对怕碰撞的细长薄壁件表面清理或强化更为适宜。

该机的主要特点是:

1、 采用了无地坑结构,安装方便,减少费用。

2、 结构紧凑,生产效率高,清理质量好,工作安全可靠,运转平稳。

3、 吊钩具有自行升降、行走和室内旋转三种功能。

二、主要技术参数

1、 清理室外形尺寸(长×宽×高)…… 1500×1500×2400mm

2、 清理一钩工作需用时间:

铸 件 …………………………………8~15min

铆焊件 …………………………………6~10min

3、 抛丸器…………………………………2 台

 叶轮直径………………………………Ф250mm

 转 速………………………………… 2900r/min

抛丸量 ………………………………2×200kg/min

电机功率 …………………………………… 2×7.5kw

4、 需弹丸直径……………………………… 1~2mm

5、 提升机:

皮带速度………………………………… 1.23m/s

斗 距………………………………… 240mm

提 升 量 …………………………………24t/h

电机功率……………………………………2.2kw

6、 螺旋输送器:

螺旋直径………………………………Ф200mm

螺旋节距 ………………………………220mm

输 送 量 …………………………………24t/h

7、 分 离 器:

分 离 量 …………………………………24t/h

分离区风速 ………………………………4~5m/s

分离口风速 ……………………………18~20m/s

工作原理与结构特征

机器的结构,由清理室,大门、轨道、吊钩、提升机、供

丸系统、分离器、抛丸器和电器系统等组成,其主要部分分述如下:

1、 清理室

清理室系焊接结构,为了使抛射出的弹丸能有效的抛射到

被清理工件的表面上,安装抛丸器的一侧,壁板倾斜一角度,

室内在抛丸器所对的各面设有金属保护板,其它处敷设保护板,

以保护室壁不被弹丸破坏。

2、 大门

大门两扇外开,增加室清理容积,为安全起见,大门上方

装有一限位开关,必需待大门关闭后,方能起动抛丸器。

3、吊钩

吊钩由电动葫芦、减速自转装置组成,吊钩的移动、升

降由葫芦完成,吊钩在室体内部的旋转由减速装置完成。

4、提升机

本机采用平皮带传动的斗式提升机,其落料形式采用离心

重力式落丸,当弹丸束扬起时,灰尘被吸走,如发现弹丸在未

进入溜丸管前有堕落返回,则应调节螺栓调整带轮所处的高度,

当机器因丸量过多或有大块物料被别住时,可打开下罩底部处
