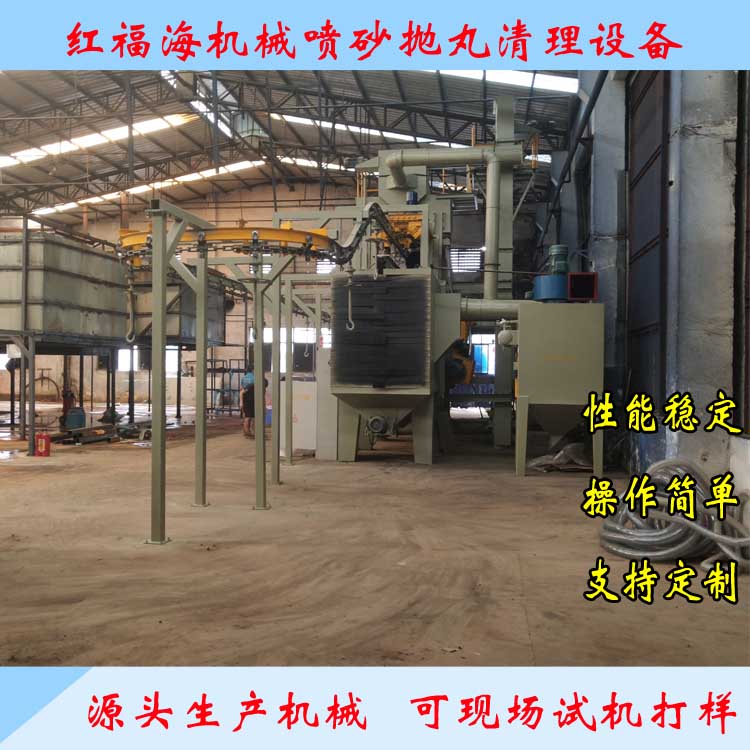

悬链通过式抛丸机佛山电泳挂具喷粉前处理喷砂机械现场安装调试成功案例

时间:2021-10-08 11:02:29

悬链通过式抛丸机采用步进式/连续悬挂链式输送系统,适用于各行业中的铸件、锻件、铝合金件、冲压件、热处理件等的大批量表面清砂、除锈、去氧化皮、表面强化、表面光饰等

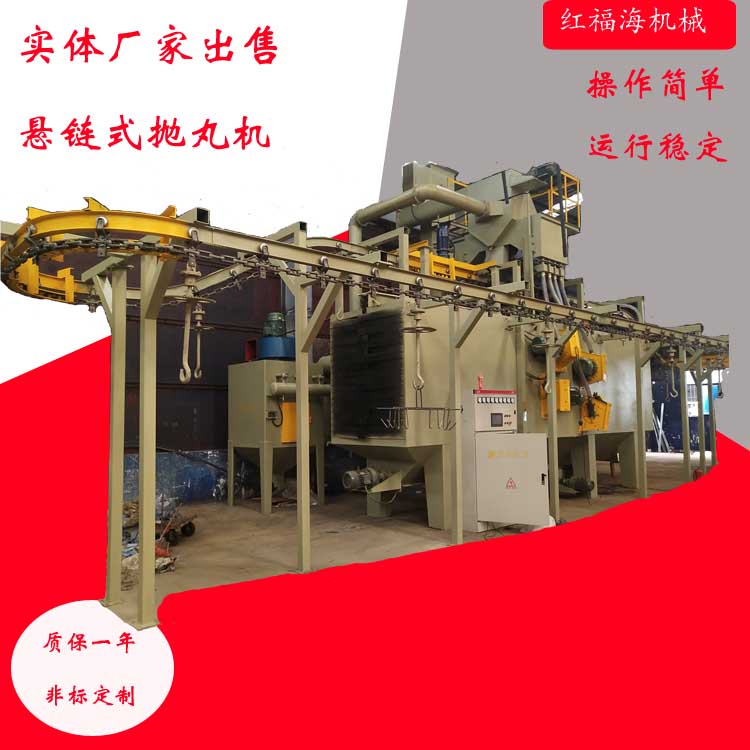

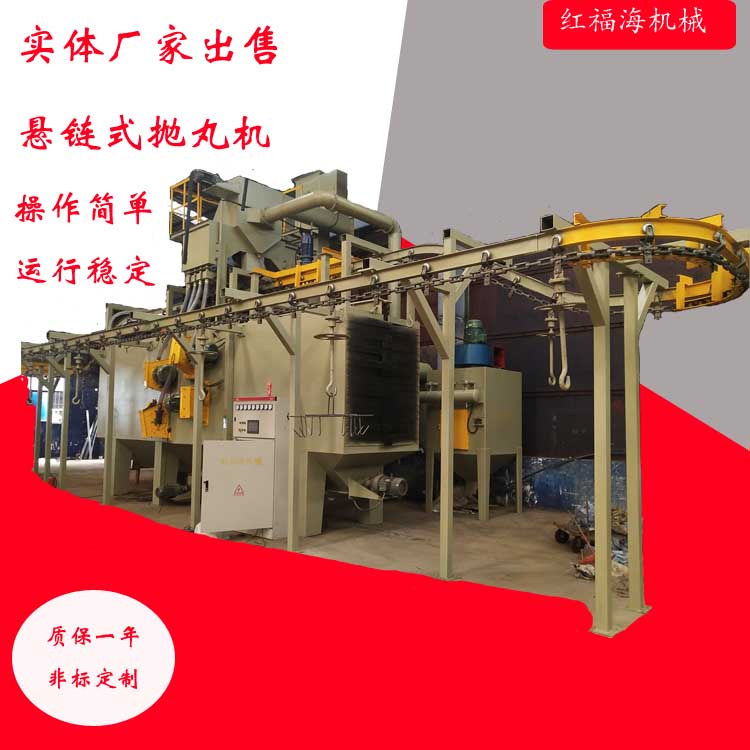

红福海机械悬链通过式抛丸机本机为吊链输送式高性能抛丸清理设备。在清理过程中由调速电机带动输送链条,将工件送进清理室内抛射区时,工件旋转,工件周身各面受到来自空间结构的不同方向的抛丸器总成的弹丸的打击与摩擦,其上的氧化皮及污物迅速脱落,钢材表面获得一定粗糙度的光亮表面,同时工件由于受到密冲击,工件应力,避免工件变形。

清理过程中,撒落下来的丸尘混合物经室体送料螺旋输送机汇集于提升机下壳再经提升机、输送机到达分离器,经分离器产生丸尘瀑布,由风口吹扬除去尘埃,分离后的干净弹丸落入分离器料斗,经弹丸输送系统由抛丸器抛出。

来自分离器、清理室内的空气尘埃由通风机带动,通过风道管路系统,脉冲滤筒除尘器除尘,效率可达99%,净化后空气经烟囱排放到大气中,颗粒尘埃被捕捉收集。

本设备由以下几个功能部分组成,清理室、抛丸器总成、螺旋输送机、提升机、分离器、输丸管道、除尘系统、电器控制系统等。

1、清理室

(1)结构

本清理室为大容腔式结构,室体上部为箱形,下部为锥形,清理作业在密封的容腔内进行,具体有室体、橡胶帘、抛丸室护板、抛丸器等组成。

A、室体上共安装了四个抛丸器,空间构造经过测试和实际验证,可以对工件实现清理。

B、室体内设耐磨护板,保护室体壁板免受磨损,延长室体使用寿命数十倍以上,同时可以利用弹丸的反射功能,继续有效地打击工件表面,提高清理质量与清理效率。在锥形集丸斗上两边装有网格、踏板,以阻隔杂物,保护螺旋输送机,便于维修人员行走。

C、抛丸室体内护板采用耐磨螺母遮盖与栓接,保护螺栓头部不受损坏,拆装更换方便。

D、室顶通道采用多层胶板密封,以防丸尘外溢。

(2)调整使用与维修安全

A、抛丸室内护板及包铸螺母是易损件,须经常检查其磨损并及时更换,安装护板时注意搭接,以防止损坏壁板,危及安全。

B、工作时人员远离室体进出口处,防止弹丸飞溅入眼,并挂牌警示。

C、进入清理室进行检修时须预先切断电源,挂牌警示,严禁有电操作,违者将有可能危及人身生命安全。

2、抛丸器

(1)结构

本公司制造的抛丸器是引进国内外技术生产的。抛丸器由叶轮、叶片、定向套、导入管等组成。弹丸由导入管流入分丸轮中,预加速后经定向套口抛出,叶片继续对其加速进而高速抛射达到工件上打击,以达到清理。
